Самодельные регуляторы тяги для котлов

16 Ноя

0

11122

Для полноценного и налаженного функционирования всей установленной системы домашнего отопления не является достаточным только собрать все комплектующие и приобрести от проверенного поставщика качественное топливо.

Содержание

Что такое регулятор тяги?

Очень важно продумать и создать те условия, при которых процесс горения протекает исключительно по заданной до этого схеме с требуемым объемом выделения тепла.

Принцип работы регулятора тяги для твердотопливного котла – контроль за непосредственной подачей нужного объема чистого воздуха в установленную камеру сгорания.

Фото: Принцип работы тяги твердотопливного котла

Принцип работы тяги твердотопливного котла

Для правильного и максимального поддержания пламени надо, чтобы кислород был в нужном количестве, так как без него любое пламя сразу же затухает. С помощью небольшого регулятора можно достаточно четко и своевременно проконтролировать поступление газа к самой горелке.

Особое внимание обращается и на то, чтобы заправленное в устройство топливо возгоралось в нужном установленном режиме, не вызывая риска воспламенения и, конечно, затухания. Горючее, которое подобрано для любого твердотопливного котла, должно полностью исчерпать свои полезные свойства перед трансформацией в золу.

Итак, как установить регулятор тяги для твердотопливных котлов? Каковы основные принципы и особенности работы данного устройства?

Конструкция современного регулятора тяги

Внешне данное устройство представляет собой некий поплавок небольшого размера, который привязывается к прочной металлической цепочке. Можно сказать, что контроль и регулировка приспособления запросто осуществляется буквально одним движением руки.

Фото: Регулятор тяги в разрезе

Регулятор тяги в разрезе

Важно! Регулятор тяги устроен так, что его механизм чувствительно реагирует на перемены в своем положении, поэтому пользоваться им надо с повышенной осторожностью и внимательностью.

Если очень сильно передвигать регулятор по отношению к его начальной точки фиксации, можно спровоцировать довольно неожиданные и неприятные последствия. В процессе отопления каждая деталь должна быть под бдительным контролем самого пользователя. Никаких мелочей и нюансов не может быть в этом вопросе, так как от правильности действий зависит безопасность всего дома и людей, которые в нем проживают.

Регулятор тяги для твердотопливных котлов своими руками можно быстро и качественно изготовить даже в своем гараже. Для воплощения этой идеи потребуется минимальное количество расходных материалов и достаточно простой набор основных инструментов, которые есть в каждом доме. Сама работа займет у вас буквально несколько часов.

Фото: Конструкция современного регулятора тяги

Конструкция современного регулятора тяги

Механизм будет состоять из таких элементов:

  • Сам корпус регулятора, который изготавливается из прочного и надежного металла.
  • Головка устройства, выполненная из пластика.
  • Гильза, которая производится из латуни или же другого материала, который является термостойким.
  • Рычаг из хорошего металла, позволяющий придавать управляющее воздействие.
  • Цепочка, прикрепленная к рычагу, послужит для непосредственного управления механизмом.

Регулятор тяги для твердотопливных котлов, инструкция по сбору деталей которого довольно проста, делается самостоятельно без особого труда. Найти элементы устройство достаточно просто – они могут повстречаться даже в вашем гараже. Основная задача состоит в том, чтобы хорошо обточить гильзу. Она должна идеально сесть в предназначенное для нее отверстие, а не быть слишком большой или слишком маленькой. Когда размер гильзы подобран неудачно, начинаются проблемы с управлением подачи кислорода.

Установка подготовленного регулятора тяги

Расположение регулятора на самом котле может быть строго вертикальным или же горизонтальным. Данный фактор напрямую зависит от того, где предусмотрено небольшое отверстие для последующей установки.

Фото: Монтаж регулятора выполняется быстро и очень легко

Монтаж регулятора выполняется быстро и очень легко

Монтаж регулятора выполняется быстро и очень легко:

  • Горизонтальный вариант. Винт для фиксации располагается в верхнем положении.
  • Вертикальный вариант. Винт для фиксации располагается с другой стороны.
  • Когда вы достаете сам регулятор из его упаковки, можете заметить, что рычажок снят. Так упаковка выглядит более компактной. Рычаг фиксируется винтом в нужном положении, чтобы само крепление находилось именно в плоской части.
  • Цепь крепится так, чтобы положение между воздушной заслонкой и рычагом было исключительно вертикальным. Для начала закрепляется цепочка к рычагу, а фиксация непосредственно к заслонке необходима при настройке устройства.

Важно! В любой инструкции к регуляторам разных модификаций указана максимальная масса заслонки, которая допускается при активном использовании регулятора тяги. На данный фактор надо сразу обращать свое внимание.

Процесс настройки

До непосредственной регулировкой механизма вам потребуется убедиться в том, что абсолютно никакой фактор не является помехой специальной заслонке: она свободно может открыться и закрыться. Как отрегулировать регулятор тяги для твердотопливных котлов?

  1. Установите необходимую вам температуру на закрепленной рукоятке устройства. Для этого используется шкала, которая зависит от расположения регулятора – строго вертикального или же строго горизонтального.
  2. Разогрейте топливо в самом котле до выбранной и установленной заранее температуры, проконтролировав процесс термометром.
  3. Сейчас заслонка находится в открытом положении.
  4. Когда вы добились необходимой температуры, закрепите цепочку так, чтобы заслонка осталась открытой на несколько миллиметров. Не забудьте проверить получившееся в результате натяжение прикрепленной цепи.
  5. С помощью специального крепкого винта закрепите расположение рукоятки.
Фото: Как отрегулировать регулятор тяги для твердотопливных котлов?

Как отрегулировать регулятор тяги для
твердотопливных котлов?

Обратите внимание! В инструкциях, которые сопровождают устройство, есть специальные указания, которые значительно отличаются друг от друга. Всегда внимательно  придерживайтесь только тех рекомендаций, которые относятся к определенной модели приобретенного регулятора.

Сравнение механического и автоматического устройства

На практике очень часто применяются механические вариации регуляторов тяги. Все дело состоит в том, что система на автомате работает от постоянного электричества, что делает отопительную систему энергозависимой.

А в ситуации с установленной твердотопливной современной моделью данное обстоятельство становится значительной трудностью в процессе эксплуатации. Если сравнивать проблемы с получаемой пользой, соотношение выходит невыгодным для пользователя, которому придется постоянно контролировать электричество и оставаться без тепла, когда электроэнергия будет отключена.

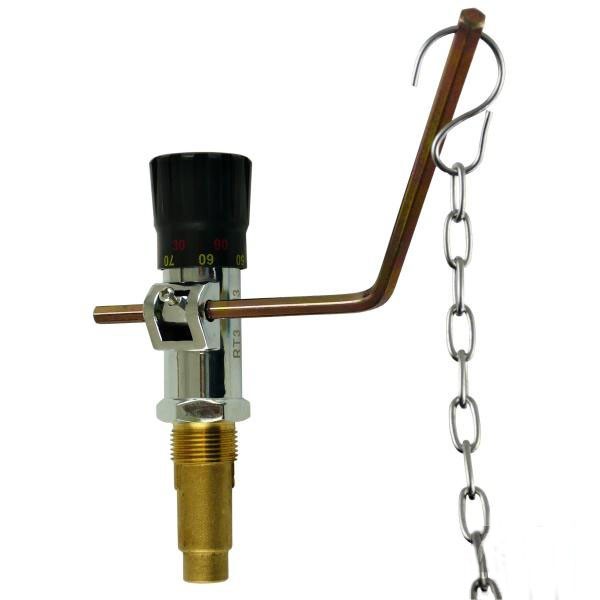

Фото: Регулятор тяги

Регулятор тяги

Не стоит платить в несколько раз больше и приобретать дорогие аналоги, так как на котлах может идеально и надежно работать качественная система без продвинутого управления электронного типа. Даже в момент отключения напряжения сам владелец дома сможет достаточно легко менять параметры устройства, а сам котел продолжит свою работу без всяческих сбоев и нареканий.
