Самодельные выпрямители для зарядки аккумуляторов

Аккумуляторная батарея нашла широкое применение не только в сельской местности, она стала неотъемлемой частью нашей жизни. Используется практически везде: в различного рода технике (мотоциклы, автомобили, тракторы и т.п.), на станциях (в Арктике, в Антарктике, в отдаленных сельских местностях, в тундре, в степях и т.п.), в малогабаритной аппаратуре (часы, калькуляторы и т.п.), в бытовой аппаратуре (процессоры, антенны и т.п.). Используют АКБ и на космических спутниках, станциях. Все они предназначены для обеспечения «питания» в различных областях их широкого применения. Конечно, конструкции их различны друг от друга по исполнению, по размерам, по цвету и т.д. Из этого широкого круга аккумуляторных батарей мы рассмотрим автомобильные аккумуляторные батареи.Для обеспечения стабильной работы аккумуляторной батареи нам необходим в первую очередь выпрямитель. Он служит для восстановления заряженности аккумуляторной батареи, в виду того, что при долговременной эксплуатации аккумуляторная батарея приходит в негодность.

Сначала рассмотрим устройство аккумуляторной батареи

o6462

1. Отрицательная пластина. 2. Сепаратор. 3. Положительная пластина. 4. Предохранительная сетка. 5. Баретка. 6. Штырь. 7. Моноблок. 8. Уплотнительная мастика. 9. Положительный вывод. 10. Пробка наливного отверстия. 11. Межэлементная перемычка. 12. Крышка. 13. Отрицательный вывод.

Аккумуляторная батарея состоит из отрицательных и положительных пластин, предохранительной сетки, отдельных секций, перемычек, отрицательного и положительного контактов. Сейчас рынок заполнен АКБ сомнительного качества. Для сельского жителя, проживающего на Севере, качество и стоимость играют огромную роль. Так АКБ сомнительного качества в холодных условиях прослужит совсем немного.

Что нужно знать при покупке аккумуляторной батареи? При покупке новой аккумуляторной батареи следует особое внимание уделить пластинкам. Они должны быть прямыми, не иметь перекосов, не должны соприкасаться друг с другом. В ином случае это может привести к сульфатации пластин — образование следов окисления на пластинках и образования осадков окисления на дне аккумуляторной батареи, что само по себе приводит к разъеданию пластин, и как правило это приводит к выходу аккумуляторной батареи из эксплуатации. Такие засульфатированные аккумуляторные батареи служат 1-2 года.

Рекомендуем:  Зарядное устройство MINI USB

Переходим к схеме выпрямителя для зарядки батареи

Существуют 3 вида выпрямителей: выпрямители заряжающие постоянным током, переменным током и асимметричным током.

  1. Выпрямители постоянного тока отличаются тем, что заряжают аккумуляторную батарею строго постоянным током, «очищенным» от пульсаций переменного напряжения.
  2. Выпрямители, заряжающие переменным током, имеют на выходе пульсирующее переменное напряжение.
  3. Асимметричный ток имеет положительную постоянную составляющую, собирается как правило на однополупериодных выпрямителях. Он имеет несколько лучшие результаты по сравнению с двумя типами выпрямителей.

Схема асимметричного выпрямителя состоит собственно из выпрямителя и усилителя тока. Выпрямитель состоит из предохранителя, выключателя, трансформатора, мощного диода, самодельные выпрямители для зарядки аккумуляторов стабилитрона и переменного резистора.

o6463

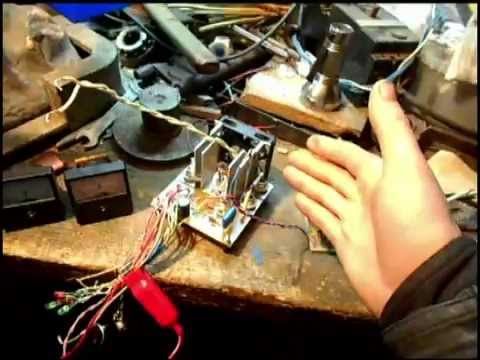

Предохранитель рассчитан на ток 10 А. Трансформатор от старого телевизора ТС-200, может подойти и любой другой мощностью 150 Вт, с выходным напряжением 21 Вольт. Мощный резистор МЛТ-2. Диод – мощный диод Д305, или любой другой, рассчитанный на ток не менее 5 А. Усилитель ЗУ состоит из регулятора тока на 2 транзисторах. Транзистор можно заменить на любой другой транзистор из серии кт825-кт818. При монтаже транзистор устанавливают на радиаторы. Мощные резисторы проволочные. Сборка схемы произведена навесным способом. Навесным называется такой способ сборки, где на уже использованную и очищенную от дорожек плату, устанавливаются детали и монтаж производится проводами.

Рекомендуем:  Самое простое ЗУ для автоаккумуляторов

Работа выпрямителя

При подключении выпрямителя на выходе трансформатора появляется переменное напряжение 21 В (амплитудное значение 29 В). Это напряжение поступает на однополупериодный выпрямитель, выполненный на диоде VD1. С выхода выпрямителя переменное напряжение поступает на стабилизатор управляющего напряжения, выполненного на балластном резисторе R1 и двух последовательно соединенных стабилитронов VD2, VD3. С движка переменного резистора R2, подключенного параллельно стабилитронам, управляющее напряжение подается на регулятор тока – он выполнен на мощных транзисторах VT1 и VT2.

Перемещением движка резистора изменяют ток зарядки аккумуляторной батареи, являющейся своеобразной нагрузкой транзистора VT2. При равных напряжениях стабилизатора и аккумуляторной батареи зарядный ток равен нулю. За время одного периода переменного напряжения формируется один импульс зарядного тока. В промежутке между зарядными формируются разрядные импульсы длительностью вдвое большей зарядных. Разрядный ток зависит от сопротивления резистора R4.

73074469

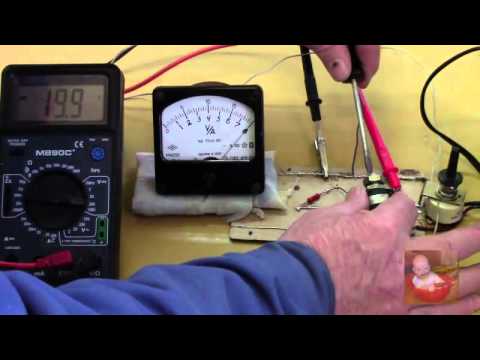

Шкала амперметра рассчитана на ток 10 А. Среднее значение номинального напряжения составляет 14 В. Соотношения амплитуд положительного и отрицательного значения 10:1. Допустим, максимальное положительное значение тока составляет 5 ампер. Тогда отрицательное значение обратного тока составит 0,5 ампер.

44265250

Период положительного и отрицательного значения тока должно составлять 1:2. Это значит, что длина положительного значения выпрямленного тока составляет половину периода. А отрицательное значение тока составляет период. Выпрямитель обеспечивает значение напряжения от 13-15 вольт и выпрямленного тока около 5 ампер.
